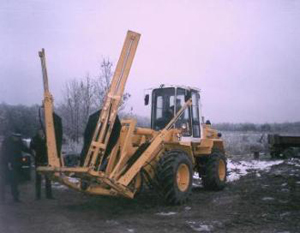

Машина для выкапывания и посадки деревьев
	База Фронтальный погрузчик ПК-2703/ТО-18 Диаметр выкапываемого кома земли 1200 мм Глубина выкапывания 1100 мм Диаметр ствола дерева до 10 см Высота подъема до 3500 мм Грузоподъемность до 3-х тонн Габариты 9000х2400х3300 мм Вес 9500 кг

Машины для выкапывания и посадки деревьев предназначены для выкапывания деревьев комом земли, транспортировки, подготовки лунок для посадки и самой посадки деревьев с комом земли. Машина позволяет осуществлять выкапывание и посадку многолетних саженцев без нарушения корневой системы, что улучшает приживаемость саженцев.

Подробнее о машине для выкапывания и посадки деревьев

Навесное оборудование для пересадки деревьев с комом земли предназначено для работ по пересадке древесного посадочного материала и подготовке посадочных ям в городских озеленительных хозяйствах и в декоративных питомниках. Конструкция навесного оборудования отвечает последнему слову техники и является воплощением передового подхода к процессу пересадки деревьев.

Навесное оборудование для пересадки деревьев с комом земли устанавливается на фронтальном погрузчике ТО-18 Б3, либо ПК-27-03-00. На рис. 2 а и 2 б погрузчик изображен с установкой как в транспортном положении, так и во время заглубления ножей и подъема оборудования на большую высоту.

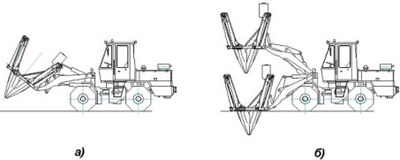

Рис. 2. Фронтальный погрузчик с оборудованием для пересадки деревьев:
а) в транспортном положении;
б) во время заглубления ножей и подъема установки.

Основными узлами навесного оборудования (рис. 3) являются:

• несущая рама с расположенными под наклоном направляющими;
• несущие поворотные полурамы с направляющими;
• копающие ножи врезания, закрепленные на скользунах;
• гидросистема;
• система водного орошения зоны резания (дополнительное оборудование)

Рис. 3. Навесное оборудование для пересадки деревьев с комом земли.

Несущая рама с расположенными под наклоном направляющими (рис. 3, поз. 1) служит для задания копающим ножам определенной траектории врезания при формировании почвенного кома. Представляет собой стальную рамную конструкцию с усиливающими элементами, оснащенную коробами-направляющими. В средней части рамы располагается стойка с опорным шарнирным элементам и кронштейнами под водяные баки. Опорные элементы крепления к стреле погрузчика также расположены в углах несущей рамы. С другой стороны рама имеет шарнирные соединения с поворотными полурамами.

Несущие поворотные полурамы с направляющими (рис. 3, поз. 2) также служат для определения траектории копающих ножей. Дополнительно, за счет шарнирного соединения с рамой, позволяют раскрывать силовой контур для прохода ствола пересаживаемого дерева. Конструкция поворотных полурам в целом аналогична конструкции несущей рамы. Поворотные полурамы имеют разъемное штифтовое крепление с элементами замка силового контура.

Копающие ножи врезания (рис. 3 поз. 3) формируют почвенный ком. Усилие к ножам от гидроцилиндров передается посредством скользунов, которые задают ножам в процессе резания строго заданное направление. Копающие ножи соединены со скользунами разъемным болтовым креплением высокой прочности, что облегчает их замену в случае износа. Ножи сделаны из специальной высококачественной стали и имеют особую форму для лучшего врезания. Скользуны (рис. 3 поз. 4) представляют собой металлический профиль с шарнирной опорой крепления гидроцилиндра.

Гидросистема (рис. 3 поз. 5) навесного оборудования для пересадки деревьев с комом земли выполнена интегрированной с гидросистемой погрузчика. Состоит из силовых гидроцилиндров заглубления ножей, гидроцилиндров раскрытия несущих полурам, рукавов, управляющей гидроаппаратуры и соединительных элементов. Ручки блока управления гидросистемой выведены в кабину на рабочее место оператора с правой стороны либо (по согласованию с потребителем) размещаются непосредственно на навесном оборудовании.

Система водного орошения зоны резания (рис. 3 поз. 6) применяется при работе установки в засушливом климате и на маловлажных почвенных массивах. Состоит из водяных баков, устанавливаемых на стойке рамы, шлангов и распределяющих трубопроводов. Посредством системы водного орошения производится подача воды в зону резания копающих ножей.

Помимо перечисленных основных узлов навесное оборудование для пересадки деревьев с комом земли имеет съемный замок силового контура (рис. 3 поз 7) и регулируемые маркеры-ограничители. Маркеры-ограничители расположены с внутренней стороны ножей и предназначены для определения предполагаемого диаметра основания вырезаемого почвенного кома и ограничения его движения при последующем подъеме и перемещении установки.

Оборудование предназначено для пересадки деревьев в возрасте до 10…15 лет (диаметр ствола дерева до 10 см); для таких деревьев способ пересадки с почвенным комом обеспечивает сохранность неповрежденной корневой системы. Образуемые при заглублении ножей почвенный ком (рис. 4) имеет вид перевернутого конуса с диаметром основания 1100 мм и высотой более 1000 мм. Размеры и конфигурация получаемой при этом ямы соответствуют размерам вырезаемого почвенного кома. Вид ямы приведен на рис. 5. Вырезанные данным способом ямы можно использовать в качестве посадочных как при механизированной пересадке деревьев, так и другими способами.

Рис. 4. Извлечение выкопанного дерева.

Рис. 5. Посадочная яма.

Для транспортировки пересаживаемых деревьев на большие расстояния (например, из декоративного питомника в благоустраиваемые районы города) сохранность почвенного кома обеспечивается защитой специальной проволочной обоймой-кассетой или обертыванием кома мешковиной с ее последующей фиксацией. Подготовленные для перевозки деревья показаны на рис. 6.

Оснащение таким оборудованием именно фронтального погрузчика позволяет осуществлять пересадку деревьев короткими «челночными» циклам. «Челночный» цикл работы погрузчика включает в себя:

• выкапывание дерева путем вырезания из массива грунта почвенного кома, содержащего неповрежденную корневую систему;
• вывешивание выкопанного дерева с комом земли над опорной поверхностью машины;
• перемещение дерева к заранее выкопанной таким же оборудованием посадочной яме или помещение почвенного кома в защитную кассету для транспортировки дерева к месту посадки, находящемуся на значительном удалении от места выкапывания;
• опускание дерева с комом земли в посадочную яму и, дополнительно, удаление из посадочной ямы кассеты;

Основные операции рабочего цикла оборудования для пересадки деревьев с комом земли приведены на схеме рис. 8.

Производительность работы такой машины при «челночном» цикле составляет за смену 50…70 выкопанных деревьев или подготовленных посадочных ям.

Использование фронтального погрузчика с оборудованием для пересадки деревьев с комом земли являются идеальным вариантом для выполнения работ по изменению ландшафта или масштабных пересадках деревьев.

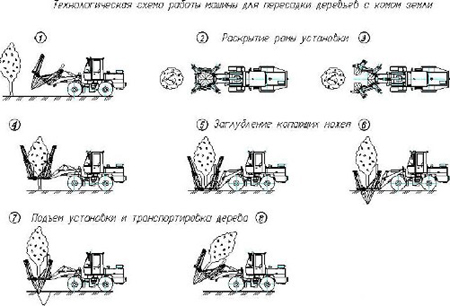

Рис. 7. Технологическая схема работы машины для пересадки деревьев с комом земли.
